Nel moderno scenario della sanità digitale, la capacità di visualizzare ed interagire con dataset volumetrici complessi direttamente tramite web browser è divenuta una necessità clinica imprescindibile. Applicazioni quali la pianificazione chirurgica computer-aided, il teleconsulto specialistico e l’analisi diagnostica avanzata richiedono il passaggio da architetture desktop locali a soluzioni cloud-native. In questo ambito, la libreria vtk.js occupa una posizione di rilievo, permettendo la transizione verso strumenti di visualizzazione ad alte prestazioni accessibili via web.
In questo articolo analizzeremo la pipeline di rendering della libreria vtk.js e indagheremo l’efficacia dell’implementazione di shader custom per l’ottimizzazione del rendering medicale. In particolare, attraverso la manipolazione del Fragment Shader introdurremo una maschera sferica per una regione di interesse (ROI), al fine di migliorare l’analisi diagnostica senza inficiare l’integrità del dato originale.
1. Caratteristiche della libreria vtk.js nel settore medicale
vtk.js è una libreria open-source sviluppata in linguaggio JavaScript, progettata per trasporre il paradigma del celebre Visualization Toolkit (VTK) C++ all’interno dell’ecosistema web. A differenza di librerie grafiche generaliste, vtk.js è specificamente ottimizzata per la visualizzazione scientifica e il processing di dati strutturati.
Le principali ragioni della sua diffusione in ambito clinico sono:
- Portabilità Cross-platform: L’impiego degli standard WebGL e WebGPU garantisce elevate prestazioni computazionali su qualsiasi browser moderno, eliminando la necessità dell’utente di installare software aggiuntivo.

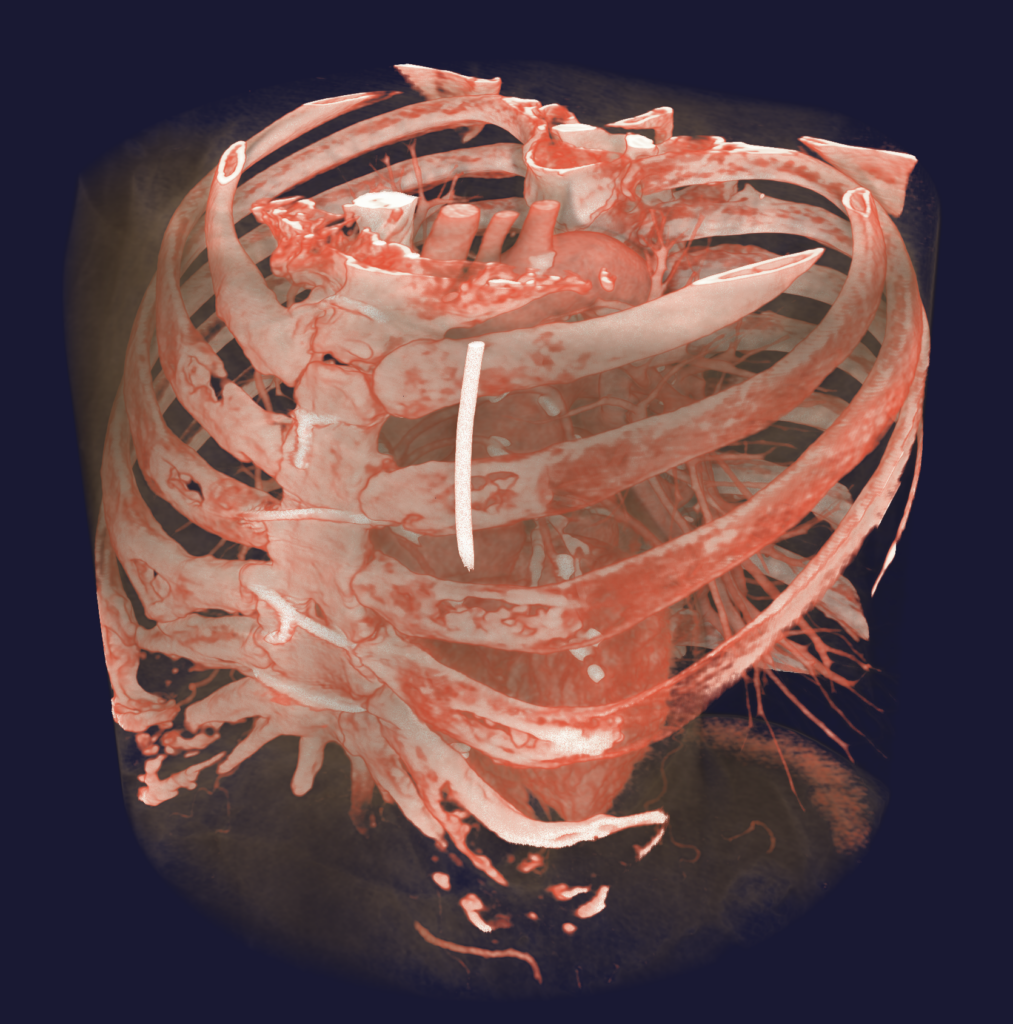

- Rendering Specialistico: Il supporto nativo per algoritmi di Volume Rendering, Slicing multiplanare e gestione di Point Cloud è essenziale per dataset provenienti da Tomografia Computerizzata (TC) o Risonanza Magnetica (RM).
- Integrazione con itk.js: La sinergia con la libreria itk.js consente il caricamento e il pre-processing di formati standard radiologici (DICOM, NRRD, MHA).
2. L’architettura tecnica: il paradigma della pipeline
L’architettura di vtk.js eredita la solidità di VTK C++, basandosi sul modello di Pipeline di Visualizzazione. In tale schema, i dati fluiscono attraverso una serie di oggetti interconnessi, subendo trasformazioni successive fino alla generazione dell’immagine finale.
2.1 Modelli di dati (Data Models)
Ogni componente deriva dalla classe base vtkObject, che introduce il concetto di MTime (Modification Time) per la gestione efficiente degli aggiornamenti della pipeline. Le classi fondamentali includono:
- vtkDataArray: Wrapper ottimizzato per array tipizzati (es. Float32Array), atto alla gestione di scalari e vettori con calcolo automatico dei range.
- vtkImageData: Rappresentazione di dati strutturati su griglia regolare 3D. Un volume TC viene definito mediante l’origine, la spaziatura (spacing) e la matrice di orientamento spaziale.
- vtkPolyData: Standard per la rappresentazione di geometrie non strutturate, quali mesh poligonali risultanti da segmentazioni anatomiche (vasi sanguigni, strutture ossee).
2.2 Il flusso della pipeline
Il processo di visualizzazione segue tipicamente sei step sequenziali:
- Source/Reader: Generazione o lettura del dataset (es. vtkHttpDataSetReader).
- Filters: Algoritmi di trasformazione (es. estrazione di iso-superfici tramite vtkMarchingCubes).
- Mappers: Interfaccia tra i dati e le primitive grafiche della GPU (es. vtkVolumeMapper per l’algoritmo di Ray Casting).
- Actors/Volumes: Oggetti presenti nella scena 3D che integrano mapper e proprietà ottiche.
- Properties: Definizione dell’aspetto visivo tramite Color Transfer Functions e Piecewise Functions (opacità).
- Renderer & RenderWindow: Gestione della scena, dell’illuminazione e dell’output finale sul canvas HTML5.
3. Customizzazione degli shader per il Volume Rendering
Nonostante vtk.js offra strumenti avanzati predefiniti, lo sviluppo di applicazioni d’avanguardia richiede spesso l’utilizzo di funzionalità non standard tramite la tecnica delle ShaderReplacements.
Il rendering volumetrico avviene tramite Ray Casting eseguito sulla GPU. Intervenendo sul Fragment Shader, è possibile manipolare il campionamento dei dati in tempo reale.
3.1 Implementazione di una maschera sferica (ROI)
Al fine di consentire l’analisi di specifiche regioni anatomiche, si vuole procedere all’integrazione di una logica di clipping virtuale. Tale approccio permette di “ritagliare” una porzione sferica del volume agendo direttamente sullo shader, evitando la modifica dei dati originali in memoria.
La configurazione del vtkVolumeMapper prevede l’iniezione di frammenti di codice GLSL:
- Dichiarazione delle Uniform: Inserimento di variabili globali per definire il centro della sfera (uSphereCenter), il raggio (uSphereRadius) e un toggle di inversione (uInvertMask).
Logica di Clipping: Calcolo della distanza euclidea del punto corrente dal centro della maschera. Se la distanza eccede il raggio stabilito, il valore di opacità (tColor.a) viene impostato a zero, escludendo visivamente il campione dal rendering.
// 1. Definiamo i frammenti di codice GLSL da iniettare
const shaderReplacements = [
{
shaderType: 'Fragment',
// Inseriamo le dichiarazioni delle uniform globali
originalValue: '//VTK::Output::Dec',
replaceFirst: false,
replacementValue: `//VTK::Output::Dec
uniform vec3 uSphereCenter; // Centro della zona di interesse
uniform float uSphereRadius; // Raggio della maschera
uniform int uInvertMask; // Toggle per invertire l'effetto
`
},
{
shaderType: 'Fragment',
// Intercettiamo il momento in cui il raggio campiona il colore
originalValue: ' tColor = getColorForValue(tValue, posIS, tstep);',
replaceFirst: true,
replacementValue: ` tColor = getColorForValue(tValue, posIS, tstep);
// Calcoliamo la distanza del punto corrente dal centro della sfera
float dist = distance(posIS, uSphereCenter);
// Logica di clipping: se il punto è fuori dal raggio, lo rendiamo trasparente
bool isOutside = dist > uSphereRadius;
if (uInvertMask == 1) isOutside = !isOutside;
if (isOutside) {
tColor.a = 0.0; // "Scartiamo" visivamente il campione
}
`
}
];
// 2. Applichiamo le sostituzioni al mapper del volume
volumeMapper.getViewSpecificProperties().OpenGL = {
ShaderReplacements: shaderReplacements
};
3.2 Gestione dinamica delle variabili Uniform
Per garantire l’interattività (es. spostamento della ROI tramite interfaccia utente), i valori devono essere trasmessi dal codice JavaScript alla GPU durante il ciclo di rendering. vtk.js permette tale operazione agganciandosi al contesto WebGL tramite la funzione setCustomShaderAttributes, assicurando una risposta fluida alle variazioni dei parametri clinici.
// Funzione da chiamare ad ogni aggiornamento della scena o della UI
function updateShaderUniforms() {
const openGLRenderWindow = fullScreenRenderer.getApiSpecificRenderWindow();
// vtk.js espone un hook per aggiungere logica durante il build del programma
volumeMapper.setCustomShaderAttributes(['uSphereCenter', 'uSphereRadius', 'uInvertMask']);
// Utilizziamo l'API di basso livello per inviare i dati
const publicAPI = volumeMapper.getViewSpecificProperties().OpenGL;
publicAPI.AddShaderVariable8f = (program) => {
program.setUniform3f('uSphereCenter', currentCenter.x, currentCenter.y, currentCenter.z);
program.setUniformf('uSphereRadius', currentRadius);
program.setUniformi('uInvertMask', maskInverted ? 1 : 0);
};
renderWindow.render();
}
3.3 Risultati
L’utilizzo di un approccio basato su custom shader per la manipolazione visiva presenta vantaggi significativi rispetto alle tecniche tradizionali:
- Performance: Il processo di clipping viene eseguito in parallelo per ogni pixel dalla GPU, rendendo più facile il mantenimento di frame rate costante di 60 fps.
- Integrità del dato: Il dataset vtkImageData originale rimane inalterato, assicurando che i valori di densità (es. Unità Hounsfield) rimangano accurati per scopi diagnostici.
- Flessibilità: La possibilità di modificare la geometria della maschera (sferica, cubica) o applicare effetti di trasparenza parziale (ghosting) richiede esclusivamente minime variazioni nel codice GLSL.
4. Conclusione
Questo breve esempio vuole dimostrare come vtk.js rappresenti un efficace ponte tra la potenza del calcolo scientifico tradizionale e la flessibilità delle moderne tecnologie web. La capacità di interagire direttamente con la GPU tramite shader personalizzati, pur mantenendo la struttura rigorosa della pipeline VTK, permette la creazione di interfacce diagnostiche di alta precisione.
